Как подключить сенсорный выключатель Livolo

Многие из наших покупателей задаются вопросом, смогут ли они подключить сенсорный выключатель самостоятельно? На самом деле, схема не отличается от обычных клавишных выключателей, которые стоят у вас дома. Следуя инструкции, их можно подключить без проблем.

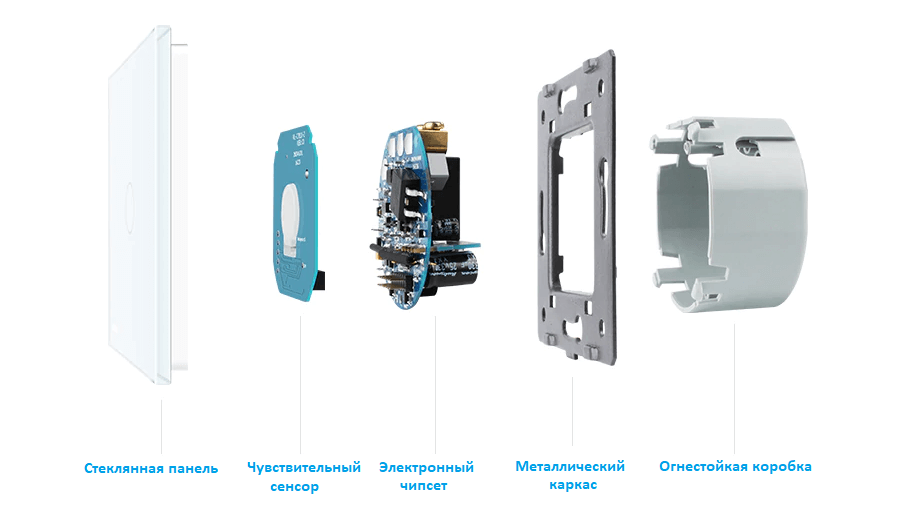

Важно! Установка всех сенсорных выключателей выполняется без питания и стеклянной панели!

Стеклянная панель может быть демонтирована с помощью плоской отвертки. Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка.
В сенсорных выключателях Livoloбывают однолинейные сенсорные выключатели и двухлинейные.

   Cхема подключения однолинейного сенсорного выключателя

Такой выключатель используют для включения-выключения одной линии нагрузки с одного места.
С обратной стороны выключателя есть две клеммы для подключения фазы и одной линии нагрузки.
Имеет одну сенсорную кнопку.

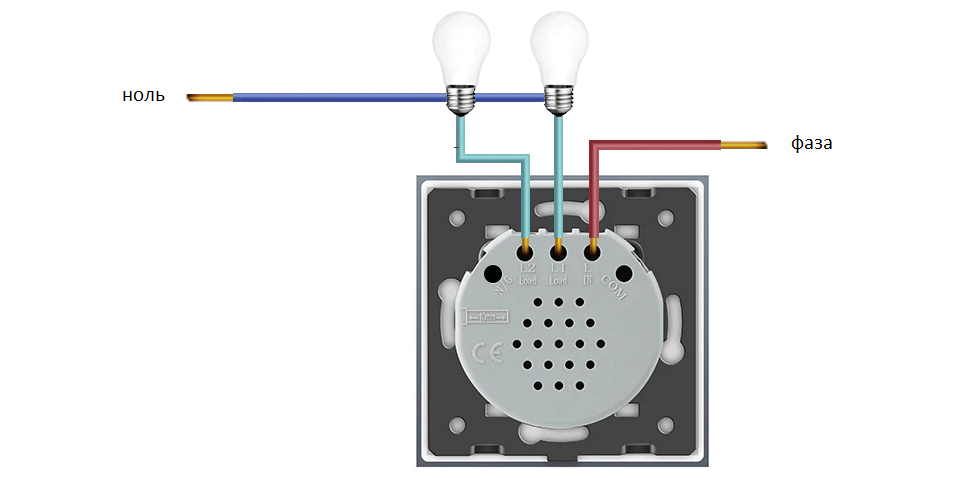

    Cхема подключения двухлинейного сенсорного выключателя
Его используют для включения-выключения двух линий нагрузки с одного места.
С обратной стороны выключателя есть три клеммы для подключения фазы и двух линий нагрузки.
Имеет две сенсорные кнопки


После подключения выключателя нужно прикрутить его в монтажную коробку. Далее, закрепляем лицевую панель. Когда услышите щелчок, это будет означать, что установка произошла правильно. Выключатель начнет работать после самонастройки сенсора в течение 3 минут.
