- Радиореле Inted 12V 1-канал + пульт

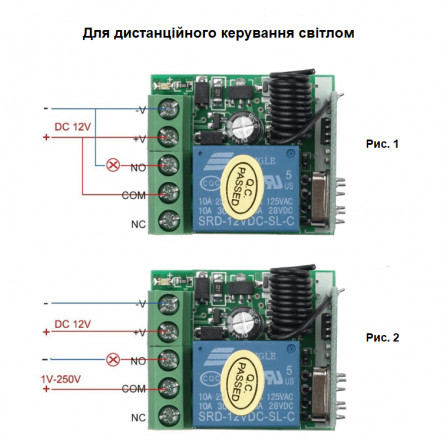

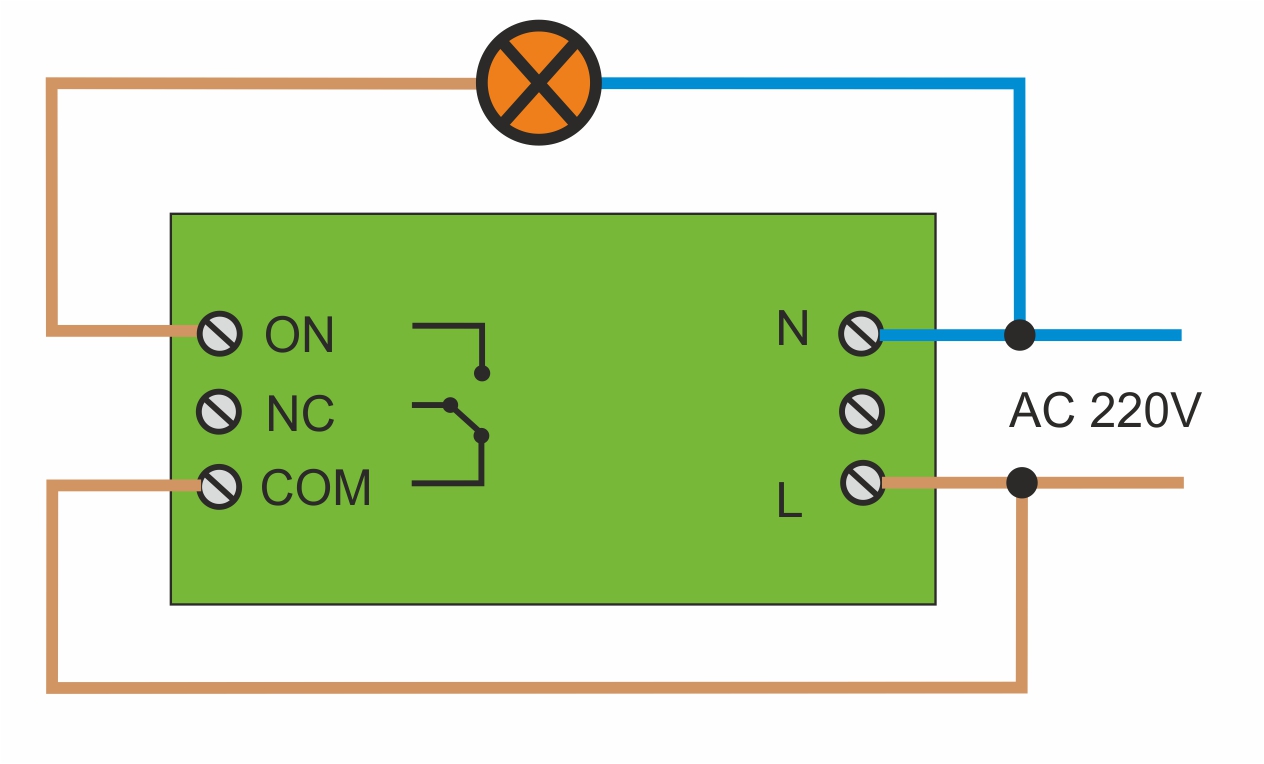

Схема подключения радиореле:
Подключение и монтаж:
Монтаж радиореле должен осуществлять электрик. Перед установкой выключателя отключите электричество. Подключите блок приемника согласно схеме. При подключении не допускайте короткого замыкания. Включите электроснабжение.
Нагрузка подключается к контактной группе реле (см. схему подключения). Вы можете выбрать нужную пару контактов: нормально-замкнутых (CN) или нормально-разомкнутых (ON). COM- общий провод.
Каждый передатчик имеет свой код. Для того чтобы приемник записал код пульта вам необходимо нажать и удерживать белую кнопку на приемнике пока красный индикатор не потухнет, после этого отпустить кнопку и нажать кнопку А на передатчике-брелке. Светодиод замигает и включится, это будет означать, что код записан. Для того чтобы стереть код, нужно зажать кнопку на приемнике на 20 секунд (красный светодиод спервавыключится, затем включится). Вы можете привязать к одному приемнику до 10-ти пультов. С одного можно будет включить нагрузку, а втором - выключить и наоборот.

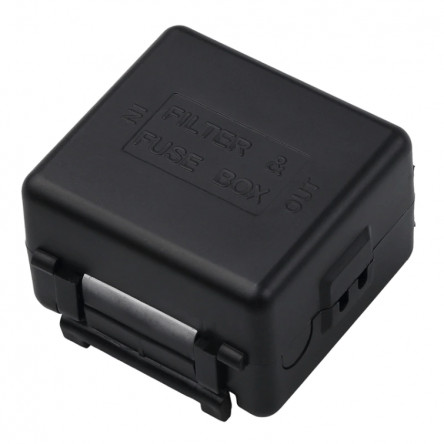

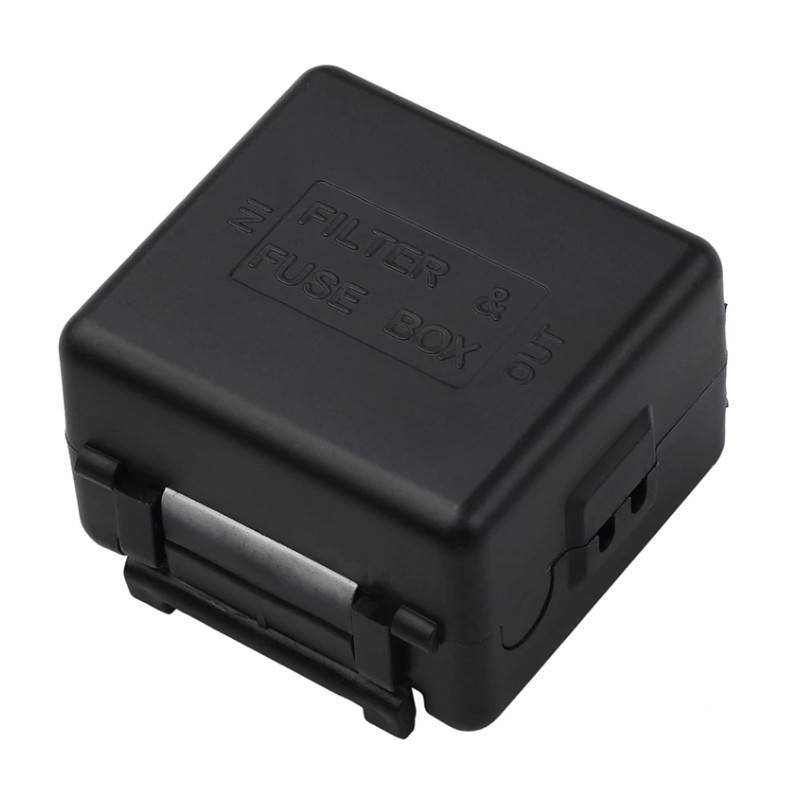

Обратите внимание, корпус радиореле не является влагозащитным. Если вы решите установить прибор на улице, то проводите монтаж в герметичную пластиковую коробку. Металлический бокс сильно ослабит дальность приема сигнала от брелка.

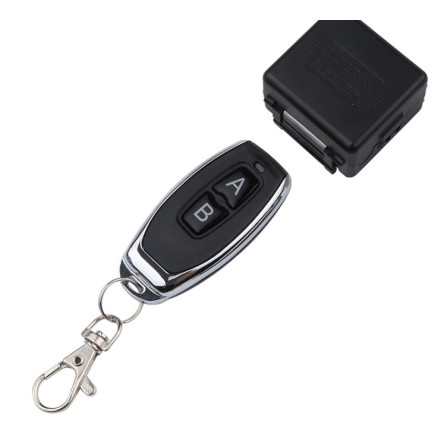

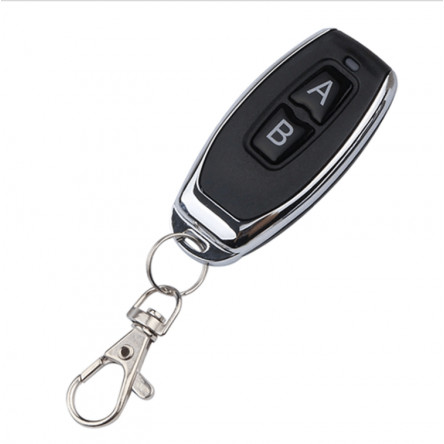

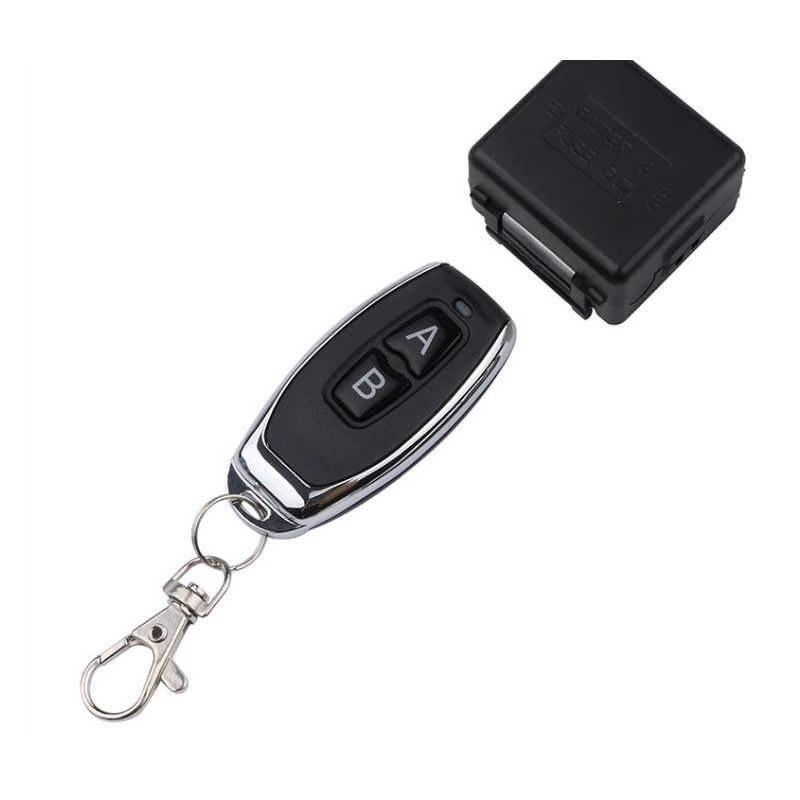

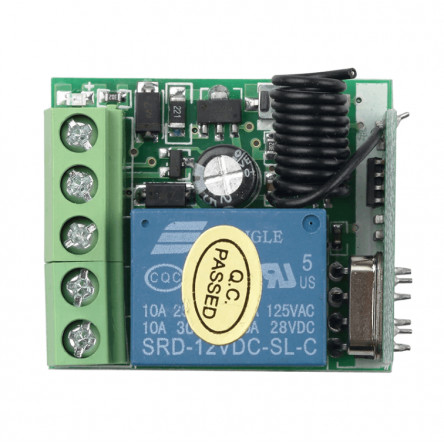

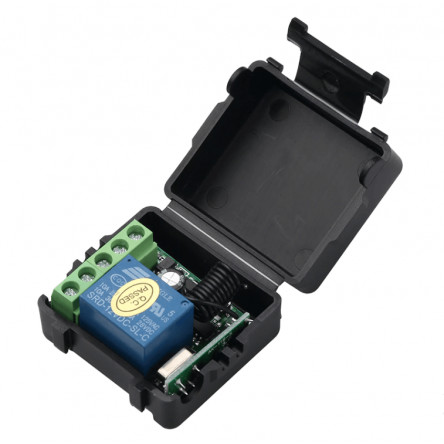

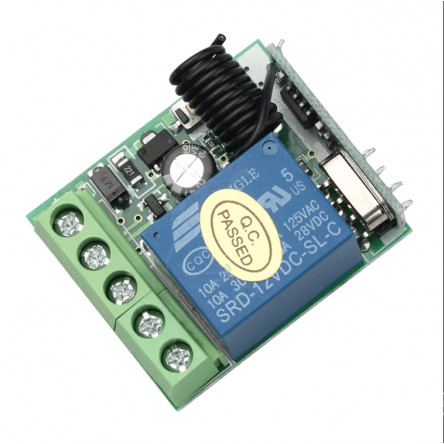

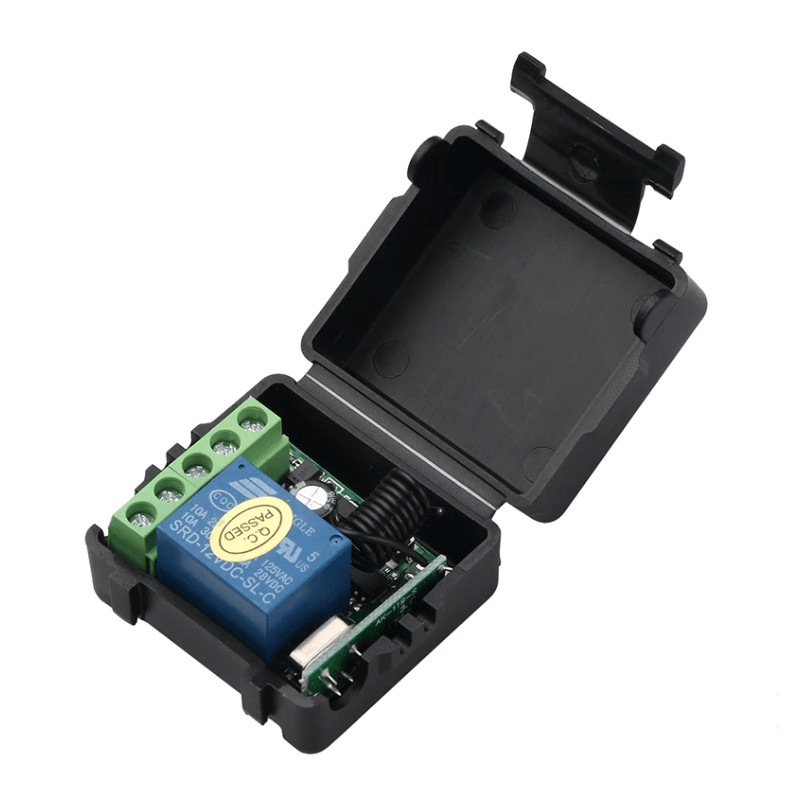

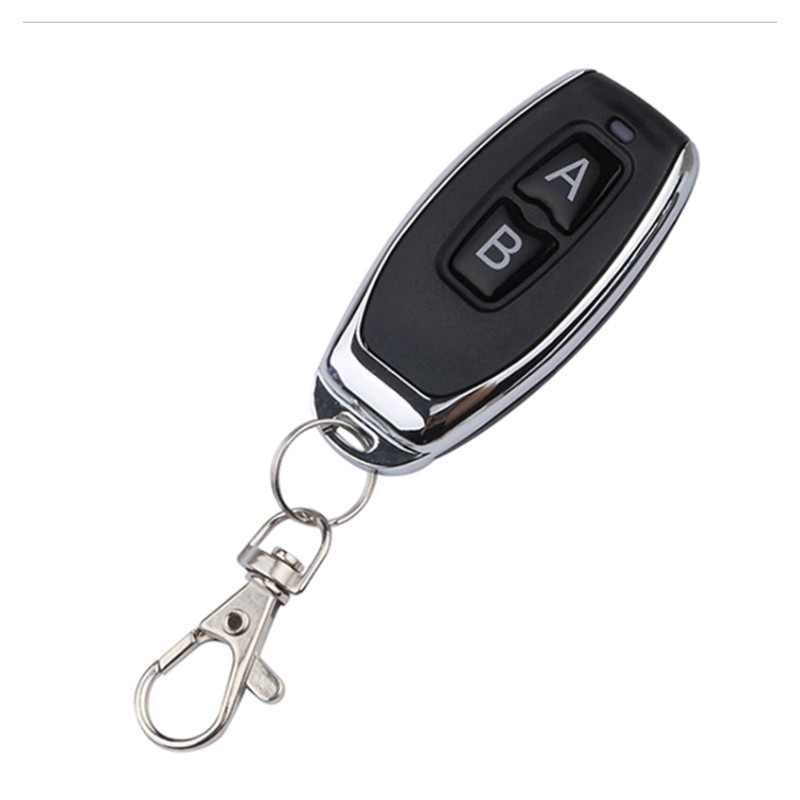

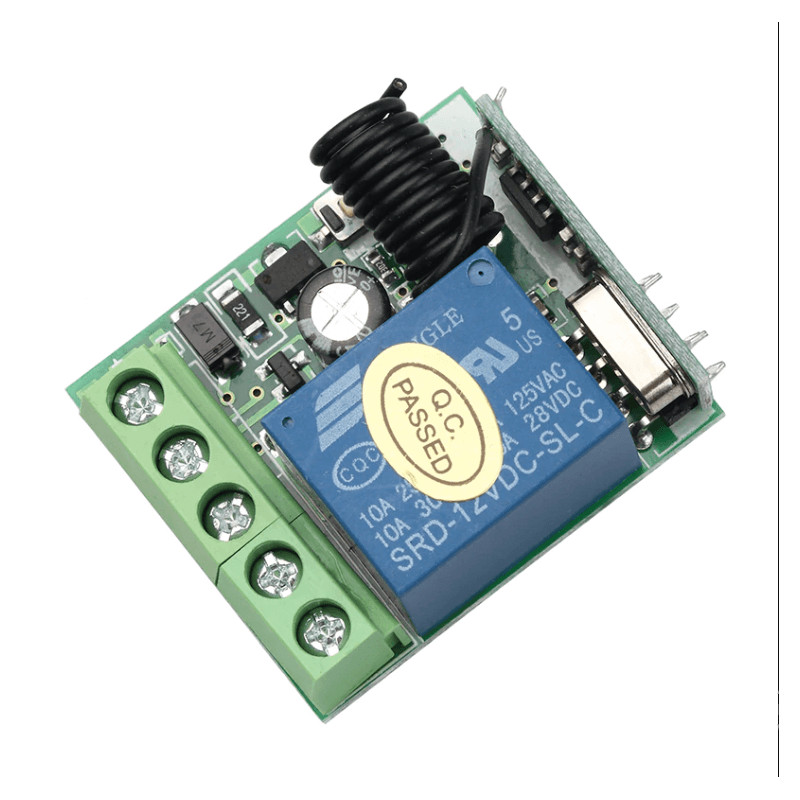

Одноканальное радиореле – устройство, позволяющие дистанционно управлять включением нагрузки. Это может быть освещение, полив, звонок, управление воротами в гараж и многое другое. Беспроводной выключатель состоит из двух блоков: приемника и передатчика. Приемник подключается к сети 220V. Он может быть установлен в корпусе вашего прибора или размещен в монтажной коробке. Передатчик выполнен в виде небольшого брелка, напоминающего автомобильный. Сигнал от него проходит сквозь стены и способен преодолеть дальность до 50 метров прямой видимости.
Приемник имеет три режима работы:
Режим 1. Джемпер соединяет контакты 2 и 3 (комбинация по-умолчанию). Включение нагрузки будет происходить после кратковременного нажатия кнопки А, отключение – после нажатия В.
Режим 2. Джемпер соединяет контакты 1 и 2. Управление нагрузкой будет осуществляться только кнопкой А. Кратковременное нажатие кнопки А - включение нагрузки. Снова нажатие кнопки А – отключение.
Режим 3. Джемпер (перемычка на плате) не установлен. Напряжение на прибор будет подаваться пока нажата кнопка А на пульте. Если отпустить кнопку – питание нагрузки отключится.
ХАРАКТЕРИСТИКИ:
Рабочее напряжение: 12 В
Количество каналов: 1
Работает при температуре от -10° до +60°
Размеры приемника: 80х35х20 (ДхШхВ)
Дальность приема сигнала: 50 м открытого пространства
