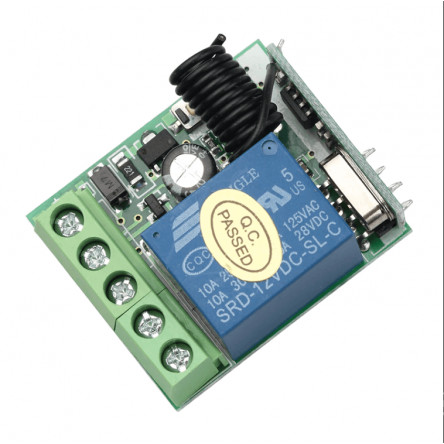

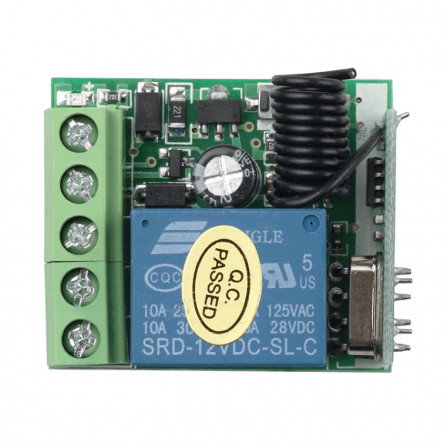

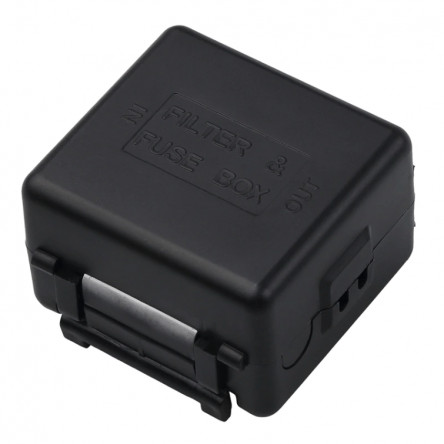

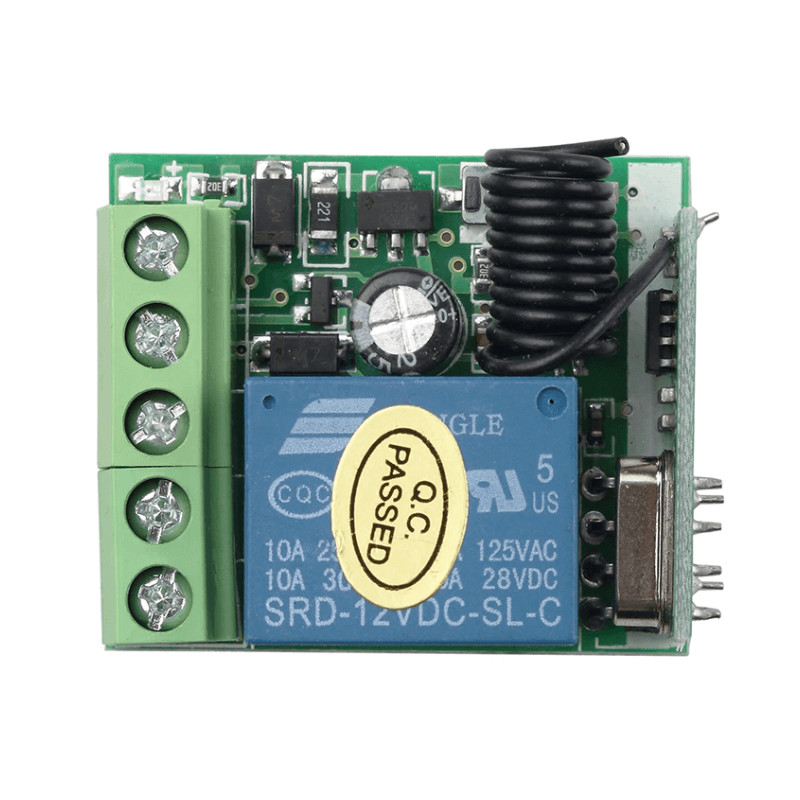

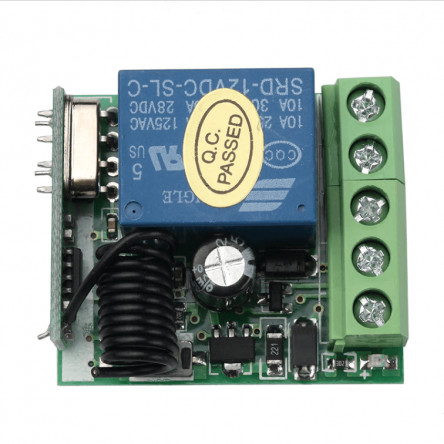

Радіореле Inted M2 12V 1-канал + пульт

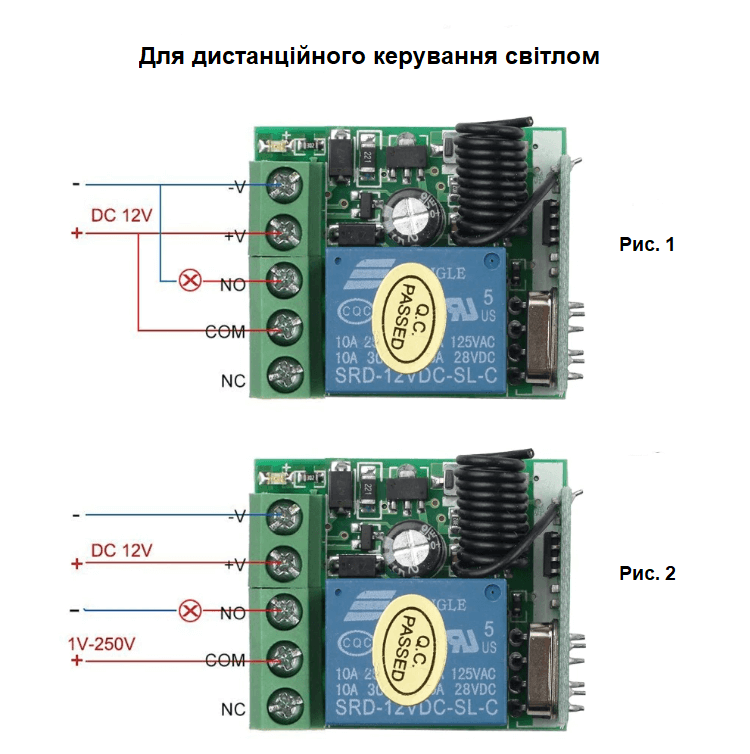

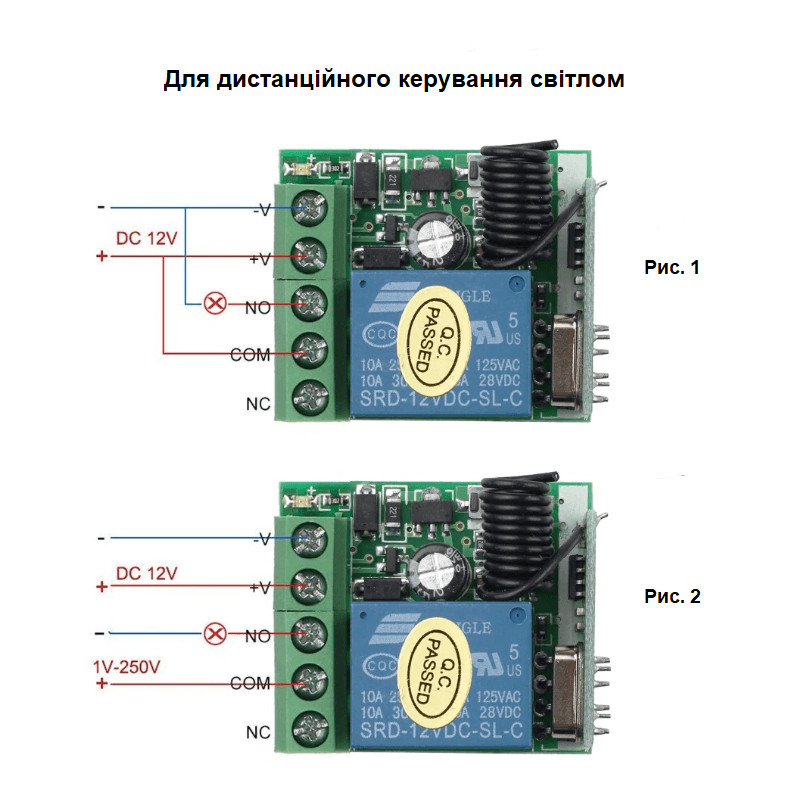

Схема підключення радіореле:

Підключення та монтаж:

Монтаж радіореле повинен здійснювати електрик. Перед установкою вимикача відключіть електрику. Підключіть блок приймача згідно зі схемою. При підключенні не допускайте короткого замикання. Увімкніть електропостачання.

Навантаження підключається до контактної групи реле (див. Схему підключення). Ви можете вибрати потрібну пару контактів: нормально-замкнутих (CN) або нормально-розімкнутих (ON). COM- загальний провід.

Кожен передавач має свій код. Для того щоб приймач записав код пульта вам необхідно натиснути і утримувати білу кнопку на приймачі поки червоний індикатор згасне, після цього відпустити кнопку і натиснути кнопку А на передавачі-брелоку. Світлодіод замигает і включиться, це буде означати, що код записаний. Для того щоб стерти код, потрібно затиснути кнопку на приймачі на 20 секунд (червоний світлодіод спервавиключітся, потім включиться). Ви можете прив'язати до одного приймача до 10-ти пультів. З одного можна буде включити навантаження, а другому - вимкнути і навпаки.

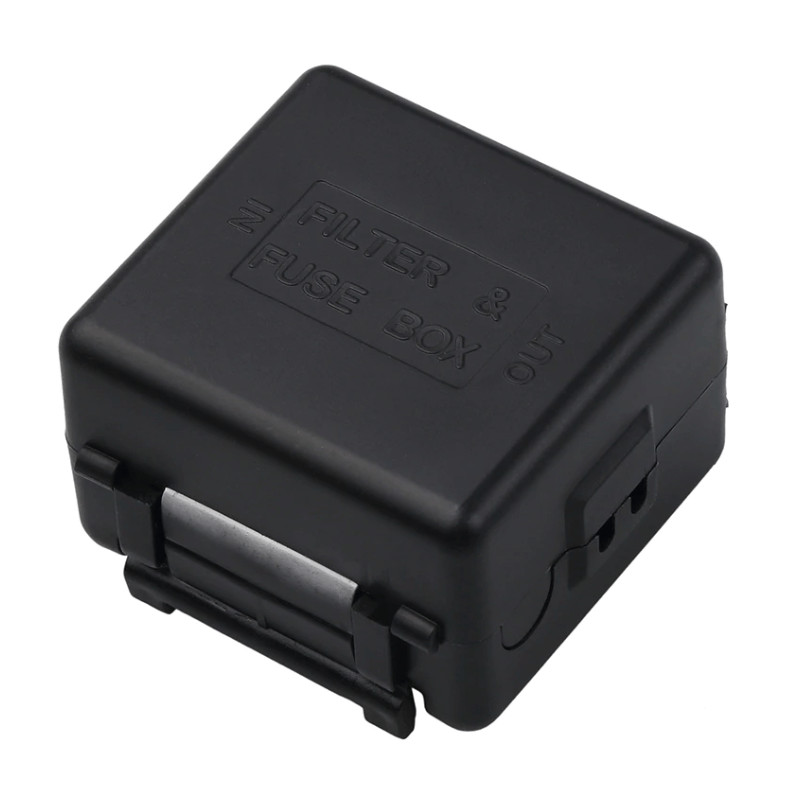

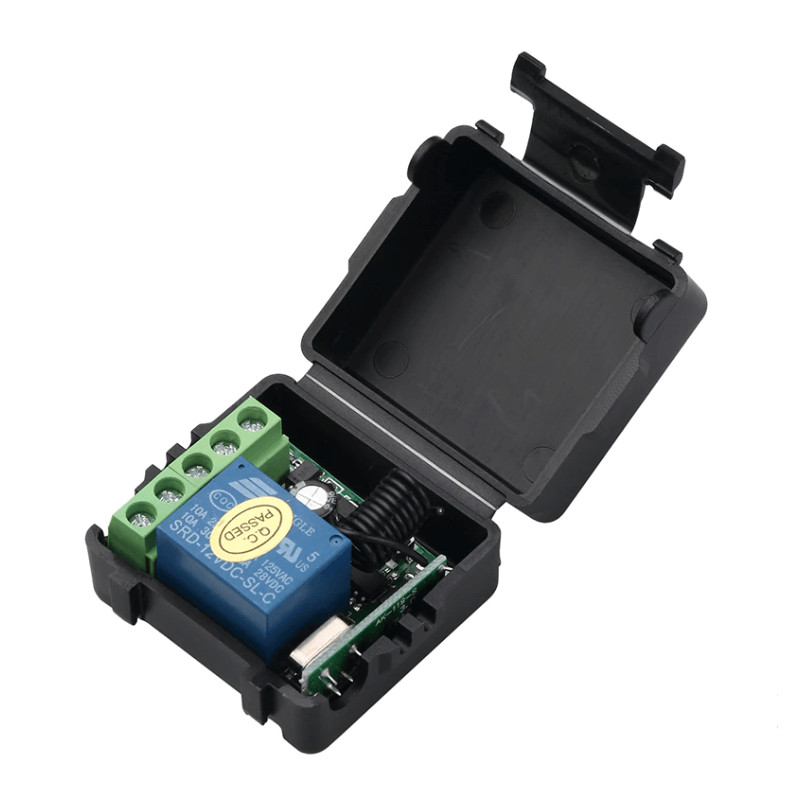

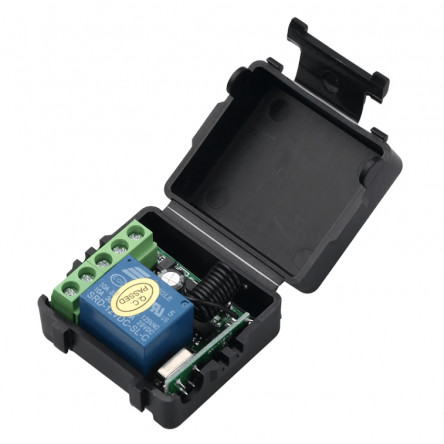

Зверніть увагу, корпус радіореле не є вологозахищеним. Якщо ви вирішите встановити прилад на вулиці, то здійснюйте монтаж в герметичну пластикову коробку. Металевий бокс сильно послабить дальність прийому сигналу від брелка.

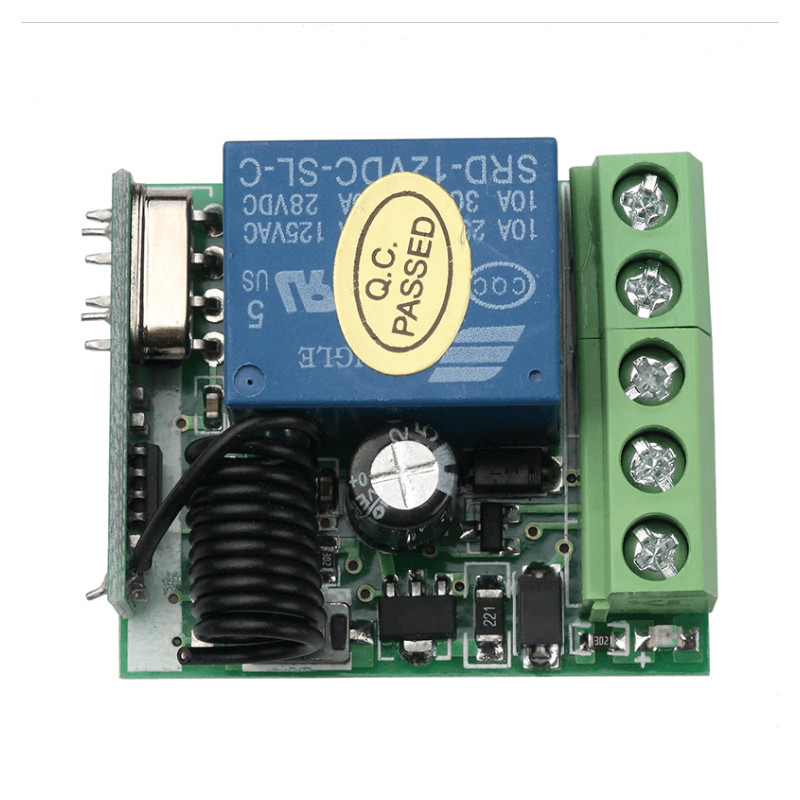

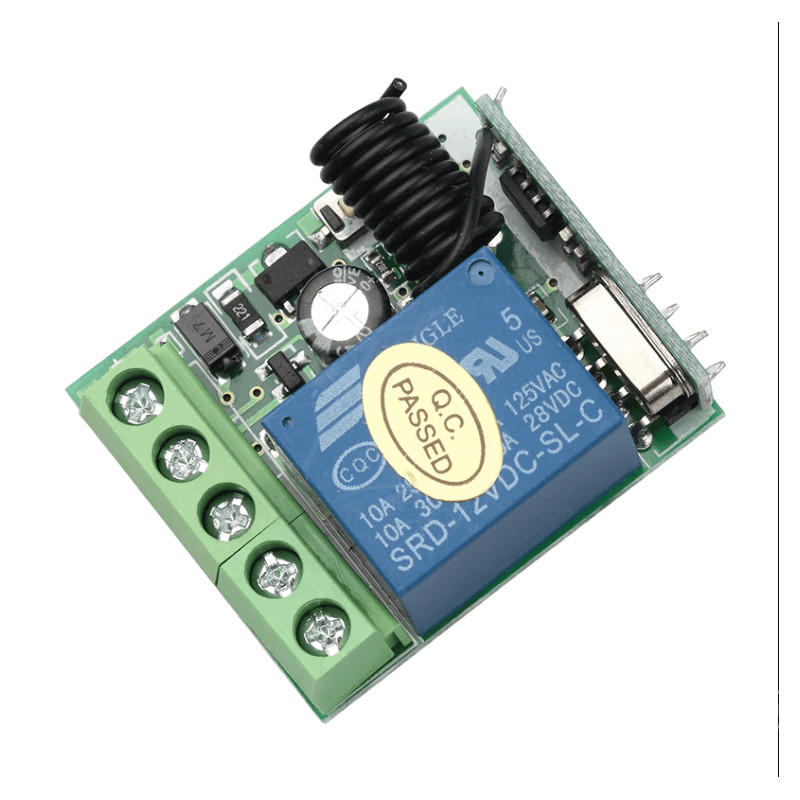

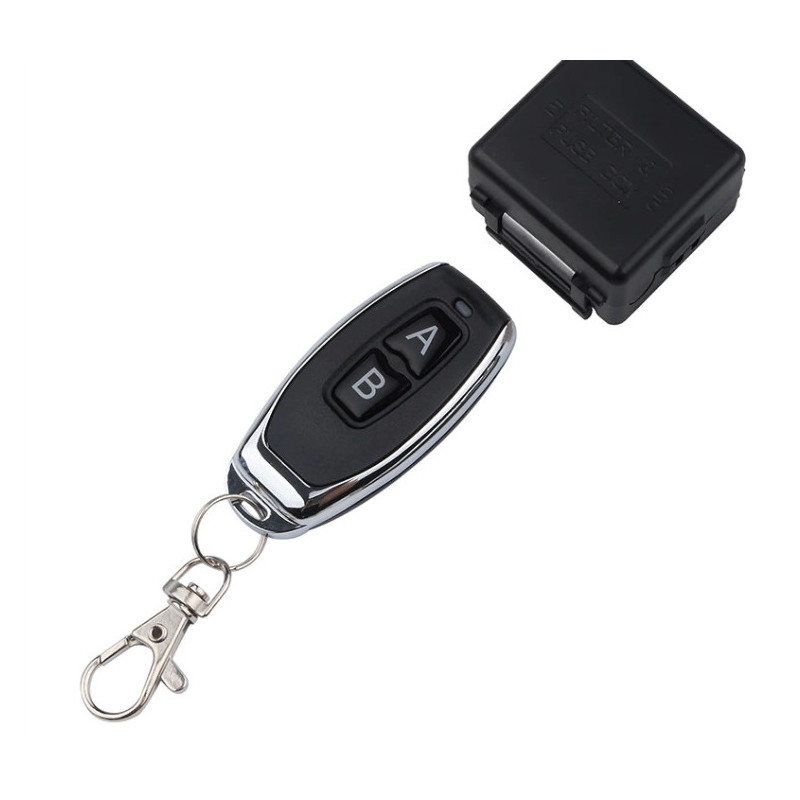

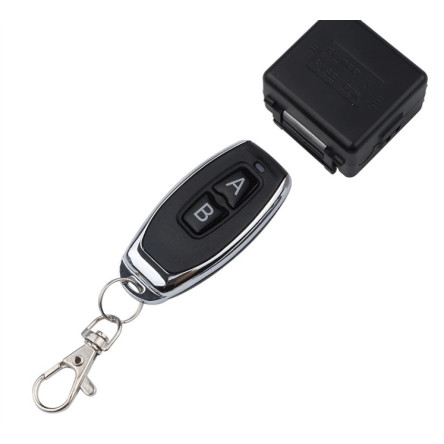

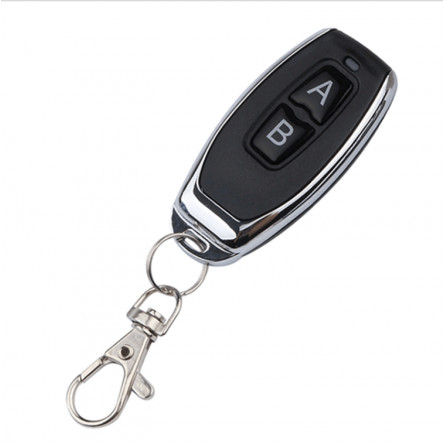

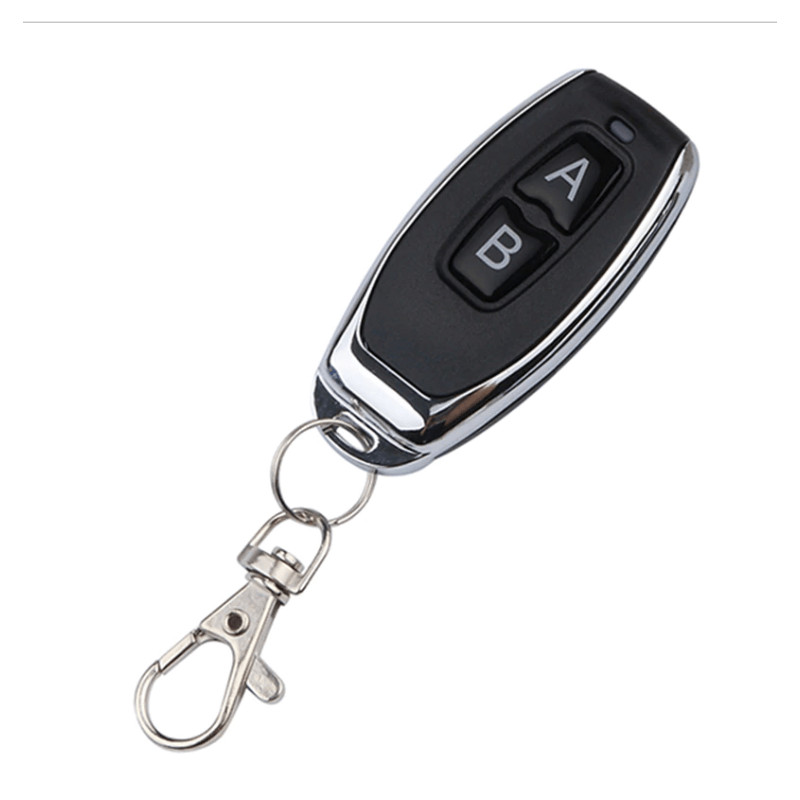

Одноканальне радіореле - пристрій, що дозволяють дистанційно керувати включенням навантаження. Це може бути освітлення, полив, дзвінок, управління воротами в гараж і багато іншого. Бездротовий вимикач складається з двох блоків: приймача і передавача. Приймач підключається до мережі 12V. Він може бути встановлений в корпусі вашого приладу або розміщений в монтажній коробці. Передавач виконаний у вигляді невеликого брелка, нагадує автомобільний. Сигнал від нього проходить крізь стіни і здатний подолати дальність до 100 метрів на відкритому просторі.

Приймач має кілька режимів роботи:

Режим 1. Затиснути кнопку - пристрій увімкнений, відпустити кнопку - вимкнути навантаження.
Для програмування підключити напругу, натиснути на приймачі кнопку програмування один раз, світлодіод спалахне один раз. Після цього натисніть ту кнопку на пульті, яку ви хочете зв'язати з приймачем. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.

Режим 2. Кнопка А - увімкнути/вимкнути один приймач, кнопка В - увімкнути/вимкнути інший примач (використання як двоканального вимикача).
Для програмування підключити напругу, натиснути на приймачі кнопку програмування двічі, світлодіод спаахне теж двічі. Після цього натисніть два рази кнопку А на пульті. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі. Те саме повторити для другого приймача та кнопки В.

Режим 3. Кнопка А - увімкнути реле, кнопка В - вимкнути (Ця програма встановлена за замовчуванням).
Для програмування підключити напругу, натиснути на приймачі кнопку програмування тричі, світлодіод спалахне три рази. Після цього натисніть кнопки А та В по-черзі. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.

Режим 4. Режим вікладеного на 5 сек УВІМК/ВИМК.
Для програмування підключити напругу, натиснути на приймачі кнопку програмування 4 рази, світлодіод спалахне чоитри рази. Після цього натисніть ту кнопку, яка буде керувати навантаженням із затримко 5 сек. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.

Режим 5. Режим вікладеного на 10 сек УВІМК/ВИМК.
Для програмування підключити напругу, натиснути на приймачі кнопку програмування 5 разів, світлодіод спалахне 5 разів. Після цього натисніть ту кнопку, яка буде керувати навантаженням із затримко 10 сек. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.

Режим 6. Режим вікладеного на 15 сек УВІМК/ВИМК.
Для програмування підключити напругу, натиснути на приймачі кнопку програмування 6 разів, світлодіод спалахне 6 разів. Після цього натисніть ту кнопку, яка буде керувати навантаженням із затримко 15 сек. Якщо приєднання відбулось успішно, лед індикатор спалахне тричі.

Щоб очистити налаштування, натисніть кнопку програмування 8 разів. Усі налаштування будуть видалені автоматично.

ХАРАКТЕРИСТИКИ:

Робоча напруга: 12 В

Кількість каналів: 1

Працює при температурі від -10 ° до + 60 °

Розміри приймача: 35 x 30 x 18 мм (ДхШхВ)

Дальність прийому сигналу: до 100 м відкритого простору

Мкасимальне навантаження: 2,2 кВт

Живлення пульта ДК: 2 батарейки 3 V CR2016
