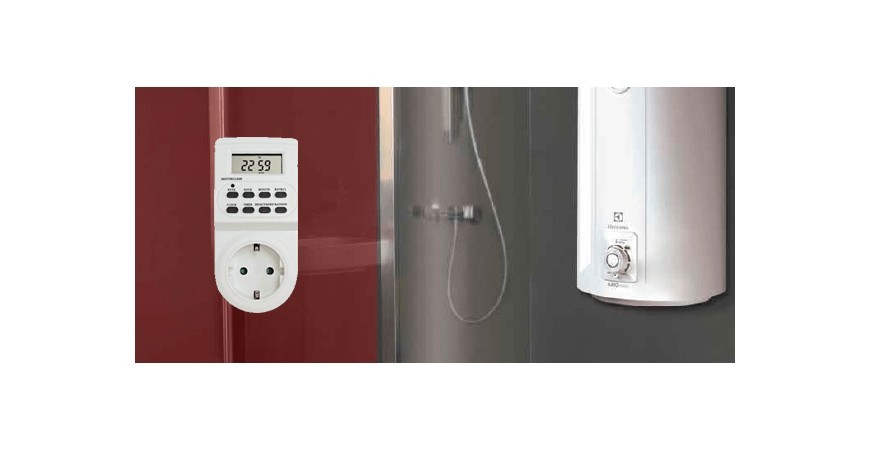

Огляд розетки-таймера Feron TM22. Інструкція.

Розетка таймер Feron ТМ 22. Інструкція по експлуатації.

позначення кнопок

MASTERCLEAR: видалення всіх даних з пам'яті, включаючи поточний час і всі програми.

RANDOM: установка або скасування функції випадкового включення.

CLOCK: використовується

-для установки поточного часу в поєднанні з кнопками "WEEK", "HOUR", "MIN";

-для установки 12 або 24-х годинного формату - з кнопкою "TIMER";

-для перекладу на літній час - з кнопкою "ON / AUTO / OFF".

TIMER: настройка програм в поєднанні з "WEEK", "HOUR", "MIN"; перехід на літній час - з кнопкою "CLOCK".

ON / AUTO / OFF: вибір робочого режиму таймера.

WEEK: установка дня (днів) тижні в поєднанні з "CLOCK" або "TIMER".

HOUR: установка годин в поєднанні з "CLOCK" або "TIMER".

MIN: установка хвилин в поєднанні з "CLOCK" або "TIMER".

RST / RCL: скасування програм або відновлення скасованих програм.

загальні характеристики

     1. Клас електрозахисту IP44

8 програм вкл. / Викл.

Вибір режимів MANUALON / AUTO / MANUALOFF (включення / авто / вимикання)

Вибір 12 або 24-х годинного режиму

Функція перекладу на літній час

Функція випадкового включення з плаваючим випередженням від 0 до 32 хвилин з 18:00 до 6:00

16 комбінацій днів тижня:

Mo - Понеділок

Tu - Вівторок

We - Середа

Th - Четвер

Fr - П'ятниця

Sa - Суббота

Su – Неділя

Mo,Tu,We,Th,Fr,Sa,Su – Пон, Вт, Ср, Чт, Пт, Сб, Вс

Mo,Tu,We,Th,Fr - Пон, Вт, Ср, Чт, Пт

       Sa,Su – Сб, Нд

       Mo,Tu,We,Th,Fr,Sa - Пон, Вт, Ср, Чт, Пт, Нд

       Mo,We,Fr – Пон, Ср, Пт

       Tu,Th,Sa – Вт, Чт, Сб

       Mo,Tu,We –Пон, Вт, Ср

       Th,Fr,Sa –Чт, Пт,Сб

       Mo,We,Fr,Sa –Пон, Ср, Пт, Сб

Включення розетки

1. Увімкніть розетку в мережу 230 / 240V і заряджайте акумуляторну батарею протягом приблизно 12 годин.

2. Видаліть всю поточну інформацію після зарядки, натиснувши на кнопку "MASTERCLEAR" гострим предметом, напр. ручкою або олівцем.

3. Можна робити настройки таймера.

Установка поточного часу

1. Натисніть і утримуйте кнопку "CLOCK", натискайте кнопку "WEEK" поки не з'явиться поточний день, далі таким же чином встановіть поточний час, натискаючи кнопки "HOUR", "MIN". Для швидкого встановлення кнопки "WEEK", "HOUR", "MIN" можна тримати натиснутими поки не з'явиться потрібний день тижня, годину або хвилина.

2. Встановивши правильний час, відпустіть кнопку "CLOCK".

Установка програм

Перевіряючи програми, переконайтеся, що настройки не накладаються, особливо при використанні блоку варіантів. Якщо програмні установки накладаються, включення і виключення таймера буде виконуватися відповідно до встановленого в програмі часом, а не з номером програми. Програма OFF матиме перевагу перед програмою ON.

1. Натисніть і відпустіть кнопку "TIMER", на дисплеї з'явиться "ON 1". Тепер можна робити першу настройку часу включення.

2. Натискайте кнопку "WEEK", щоб встановити потрібний день або кілька (групу) днів. Встановіть час, натискаючи "HOUR", "MIN".

3. Натисніть "TIMER" для завершення першої установки часу включення і приступайте до налаштування часу відключення, на дисплеї з'явиться "OFF 1", повторіть дії п.2.

4. Знову натисніть "TIMER", щоб закінчити налаштування відключення і почніть другу настройку включення. Повторюйте п.п.2і3 для програмування залишилися налаштувань. Натисніть кнопку "TIMER" і утримуйте секунди дві для швидкого перегляду визначені установки.

5. Завершивши налаштування, натисніть кнопку "CLOCK". Таймер готовий до роботи.

Приклад

Потрібно запрограмувати включення о 17:15, вимикання о 22:30 щодня.

a) Натисніть і відпустіть кнопку "TIMER". На дисплеї - "ON 1".

b) Натискайте "WEEK", поки не з'явиться "MO, TU, WE, TH, FR, SA, SU".

c) Натискайте "HOUR", поки не з'явиться 17:00.

d) Натискайте "MIN", поки не з'явиться 17:15.

e) Натисніть і відпустіть кнопку "TIMER", на дисплеї "OFF 1".

f) Для настройки виключення повторюйте п.п.c і d, поки не з'явиться 22:30

Налаштування - включення / авто / вимикання

Робочі режими не можуть бути змінені під час програмних налаштувань.

Натисніть кнопку "ON / AUTO / OFF" для вибору одного з трьох режимів.

Програми можуть виконуватися тільки в режимі "AUTO". Якщо обраний режим "AUTO", таймер працює відповідно до настройками. Якщо обрані режими "MANUALON" або "MANUALOFF", всі програми ігноруються, а таймер не працює. Якщо обраний режим "MANUALON", вихід електроживлення завжди включений. Якщо обраний режим "MANUALOFF", вихід електроживлення постійно відключений.

Якщо поміняти режим "MANUALON" на "AUTO", таймер збереже настройку "MANUALON" до наступної настройки таймера.

Натисніть кнопку "RANDOM", на дисплеї з'явиться напис "RANDOM", це означає, що функція "RANDOM" активована.

Якщо включена ця функція, настройки будуть виконуватися з плаваючим випередженням від 0 до 32 хвилин між 18:00 і 6:00.

Щоб скасувати цю функцію, знову натисніть "RANDOM", ця функція не може бути встановлена ​​під час налаштування програм.

Режим 12/24 години

Для переведення часу на дисплеї в 12 або 24-х годинний формат натисніть одночасно кнопки "CLOCK" і "TIMER".

Переклад на літній час

Натисніть "CLOCK" і "ON / AUTO / OFF" одночасно, на дисплеї - "SUMMER". Годинник буде йти на одну годину вперед.

Для перекладу на зимовий час знову натисніть дві кнопки, годинник пересунутися на одну годину назад. Напис "SUMMER" зникне.

 Технічні характеристики

Джерело живлення: 230/240 V

Частота: 50 Hz

Максимальне навантаження: 16А, 3600W

Мінімальна установка часу: 1 min

Температура: від -10 до + 400С

Точність: +/- 1 хвилина в місяць

Резерв батареї: 1.2V> 100 ч.
